三電聯調電機試驗臺

三電聯調電機試驗臺

產品詳情

整車電檢

設備用途

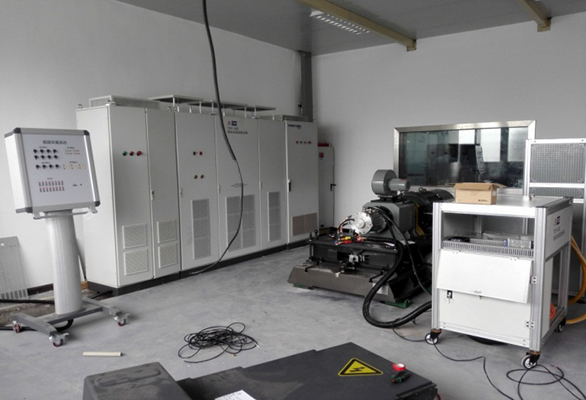

三電聯調電機試驗臺（以下簡稱：電力測功機）用于驅動總成及電機控制器性能試驗、驅動耐久性試驗、三電系統聯調試驗。


實驗項目

1) 動力總成最高工作轉速試驗;

2) 動力總成超速實驗試驗;

3) 動力總成短時升高電壓試驗

4) 動力總成過載能力試驗;

5) 動力總成保護系統測試試驗;

6) 動力總成堵轉轉矩和堵轉電流試驗;

7) 動力總成再生能量回饋特性試驗;

8) 動力總成轉矩特性試驗（含額定和峰值）

9) 動力總成效率試驗;

10) 動力總成電壓波動試驗;

11) 動力總成轉矩脈動試驗

12) 轉矩響應試驗

13) 電流響應試驗

14) 動力總成標定試驗

15) 循環工況試驗

16) 自定義道路工況模擬試驗

17) 耐久性載荷譜試驗

18) 用戶自定義耐久性試驗

19) 單工況三電聯調試驗

20) 綜合工況三電聯調整車電檢試驗

21) 循環工況三電聯調試驗

22) 用戶自定義三電聯調試驗。



變頻器主要技術參數

1) 供電容量 ≥300kVA

2) 動力電源 三相五線制AC380V±10%

3) 整流器功率：200kW

4) 整流器數量：

5) 逆變器功率：250kW

6) 逆變器數量：

7) 變頻器品牌：西門子


電池模擬器主要技術指標

1) 額定功率：360kW

2) 額定電流：600A

3) 調壓范圍：10V-720V

4) 電機品牌：西門子

整車電檢

測功機實時控制主機主要技術指標

1) CPU：i7,4核

2) 內存：8G

3) 硬盤：500G

4) IO資源：16路AI，4路AO，16路DI，16路DO，8路PWM輸入,8路PWM輸出

5) 通信接口：實時以太網1路，CAN總線2路，串口4路

6) 品牌：西門子
