標定架

標定架采用精磨加工的鋼架，可以用來標定四輪定位測試系統的前束和外傾的精確零位。

駕駛員顯示器

1個41寸電視顯示器用于顯示前束、外傾角、主銷后傾和方向盤轉角的數值，待檢車輛的VIN碼，以及車輛進入和駛出信息。

采用側面立柱安裝方式或前方吊裝方式。

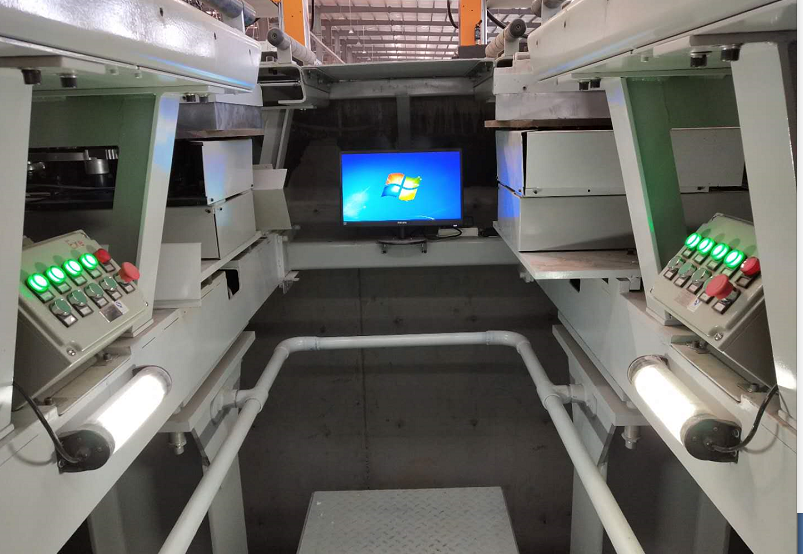

地溝顯示器

采用1臺或2臺19寸液晶顯示器。

位于前軸處,或后軸處用于工人調整前束、外傾角提示和調整確認。

電氣控制柜

l控制柜選用仿威圖品牌。噴涂顏色：灰色RAL7035；防護等級：IP54

l配備山特品牌不間斷電源UPS。

主控計算機

l中文版Windows XP

l采用研華工業計算機

電氣件及電氣安全保護

工作平臺

l本方案選購地溝工作平臺，方便調整工進行前束、外傾角的調整。

l滿足前、后軸調整需要，采用花紋鋼板防滑表面，平臺設計考慮人機工程，有圍欄。

蓋板

l地坑和設備之間及駐車區和人行區的地坑有蓋板。

l駐車、行車等承重區采用6mm厚的花紋鋼板，滿足300kg/m2的承載能力，超載區域承載能力按照每輪1000kg設計。

l蓋板和設備的運動部件之間沒有任何干涉。

工作節拍

四輪定位儀的檢測節拍(從掃碼結束到測量數據顯示)少于1.5分鐘。

對車輛定位參數的調整這些人工操作需要占據工作節拍的大部分時間，如果要進行前輪轉角的測試和主銷后傾、內傾的測試，還需要額外的時間。

工作節拍取決于操作工的熟練程度和車輛的狀況，正常情況下測試和調整前束及外傾角的工作節拍為2分鐘左右。
