方案說明書

產品型號：GYCG(S)-Q4(502)

產品名稱：綜合轉鼓試驗臺

第一章 概述

1概述

GYCG(S)-Q4（502）系列綜合轉鼓試驗臺是煙臺光宇公司的發明專利。

（燃油車使用）

（新能源車使用）

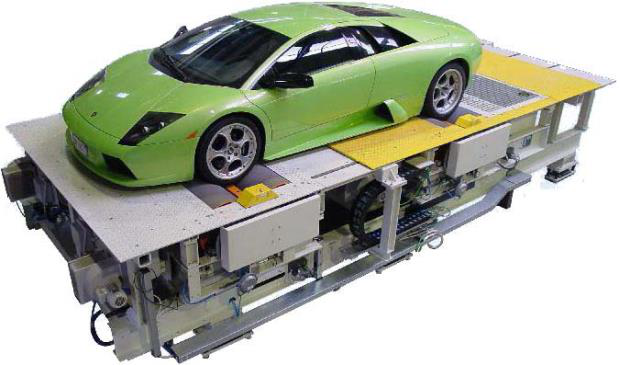

       綜合轉鼓試驗臺為軸重2000kg 以下的車輛在制造廠下線時對前輪驅動、后輪驅動或四輪驅動汽車進行動態駕駛測試、檔位檢測、加速性能、車身穩定性能、真實工作的滑移率、ABS/ESC測試等功能。

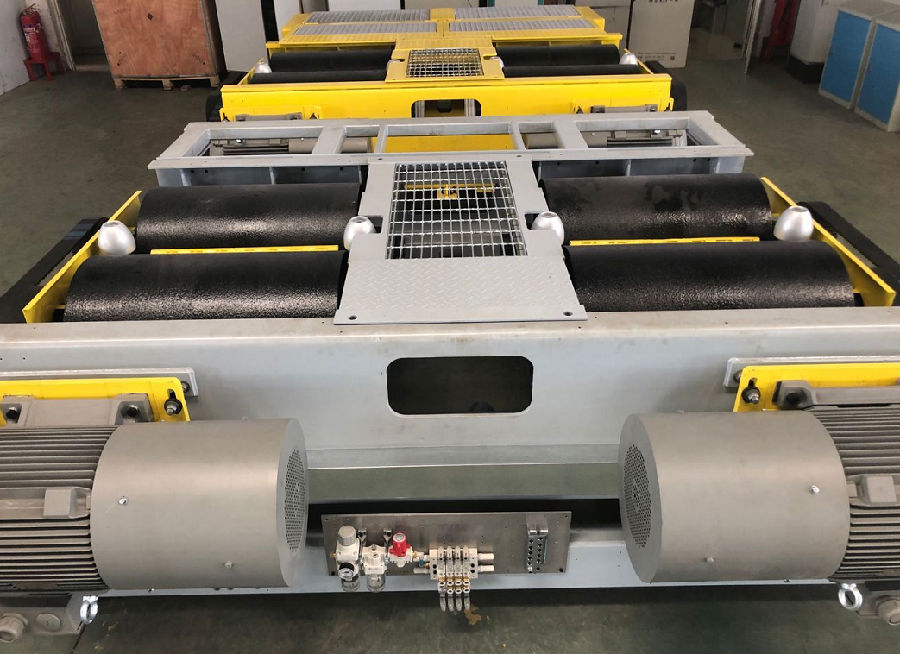

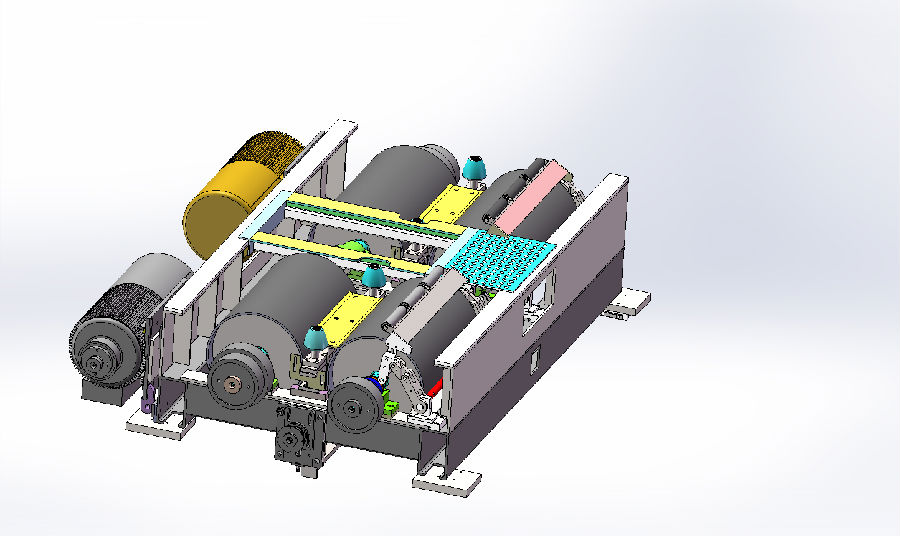

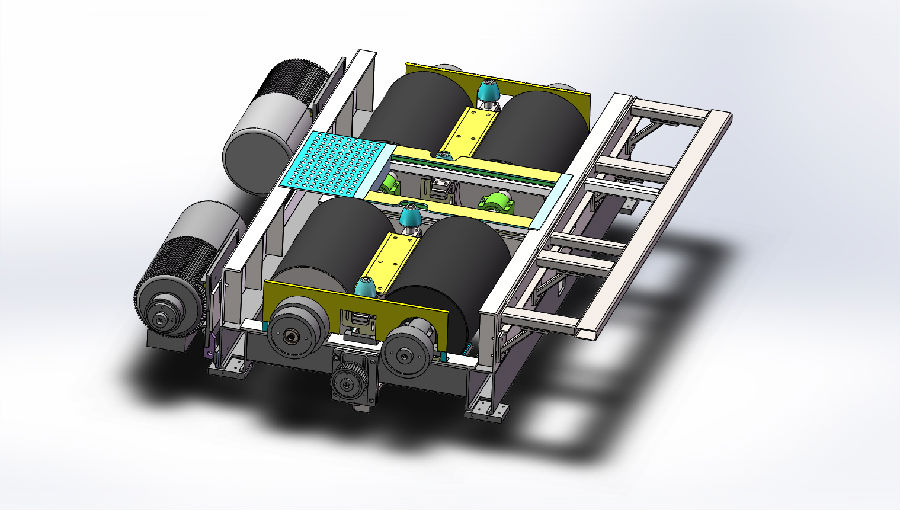

       試驗臺由設備整體鋼結構、標定裝置、滾筒系統(固定滾筒組、移動滾筒組)、滾筒組間距（軸距）調節系統、側向?qū)蜓b置、電機驅動控制系統、信號采集、數據處理、車輛測試通訊裝置、PLC 控制系統和顯示部分等構成。

       前滾筒組的前部和后滾筒組的后部裝有防止測試時車輛沖出試驗臺的安全滾筒保護裝置。為了便于車輛進出試驗臺，在每對滾筒的中間安裝有氣動舉升器。

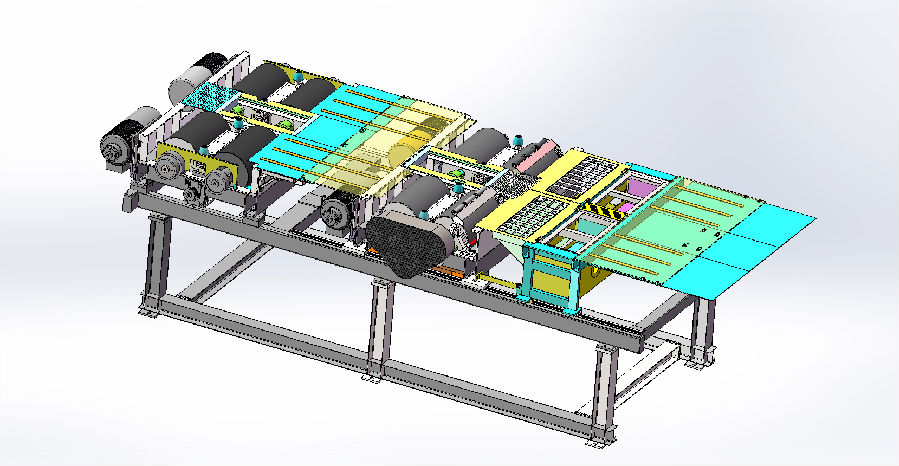

       滾筒組移動裝置為伺服電機，軸距移動范圍2300mm～3100mm(移動范圍可根據用戶需要調整), 適合于前輪驅動、后輪驅動、四驅等的車型輪距1450～1900 mm 的車型，四輪能夠獨立控制和運行，也能分軸同步運行。

       該轉鼓試驗臺采用電慣量模擬等效模擬車輛在道路上的行駛動能，能承受車輛在最大加速、減速時的載荷。轉鼓經良好的動平衡。
